Соединение двигателя с коробкой передач: как это сделать правильно
Давайте начнем с того, что иногда возникает потребность в "синхронизации" мотора и трансмиссии автомобиля после того, как силовой агрегат был извлечен для технического обслуживания. Бывает и так, что саму коробку передач также приходится снимать, так как она может требовать ремонта или замены, особенно в случае автоматических или роботизированных коробок передач, которые часто называют "автоматами".
Часто после проведения ремонтных работ могут возникнуть определенные сложности при попытке соединения мотора и коробки передач на этапе обратной сборки. В данной статье мы рассмотрим правильный процесс присоединения механической или автоматической коробки передач к двигателю автомобиля.
Соединение КПП с мотором: особенности и нюансы
Сразу стоит отметить, что процесс соединения механической коробки передач и роботизированной трансмиссии отличается от схожей операции с автоматической гидротрансформаторной АКПП. Несмотря на это, механическая трансмиссия и "робот" (особенно однодисковая) имеют схожую структуру.
Это означает, что соединение с двигателем для этих коробок практически одинаково. Однако, следует учесть, что монтаж автоматической коробки передач включает в себя некоторые индивидуальные особенности.
Давайте начнем с рассмотрения монтажа механической коробки передач на примере популярной модели Hyundai Getz. Процесс установки этого типа коробки можно выполнить в любом гараже, даже без использования смотровой ямы, но важно иметь достаточно свободного пространства под автомобилем.
Для начала задачи необходимо поднять переднюю ось автомобиля, используя деревянные бруски или аналогичные подставки. Рекомендуется также иметь помощника, но, в случае необходимости, можно выполнить работу и самостоятельно.
Подняв автомобиль, следует снять промежуточную рулевую тягу, так как она может помешать процессу соединения двигателя и коробки передач, особенно если они находятся под углом к кузову.
Также необходимо снять рычаг переключения передач с коробки и закрыть отверстие после снятия с помощью ветоши, малярного скотча и тому подобных материалов. Следует помнить, что после установки коробки этот рычаг будет устанавливаться из салона, поэтому стоит предварительно изучить, как он устанавливается обратно на коробку.
Прежде чем снять рычаг, необходимо установить четвертую передачу. Если при снятии двигателя также был снят сцепительный механизм, то обязательно нужно провести центровку ведомого диска относительно опорного подшипника. Это можно сделать с использованием специальной оправки или с помощью первичного вала, снятого с коробки.
Если центровку не провести, то первичный вал при установке не войдет на свое место, и соединение с коробкой передач будет невозможным. Затем следует ослабить затяжку болтов на подушках двигателя, откручивая гайки, которые крепят верхние металлические кронштейны. Это нужно сделать, чтобы дать двигателю возможность наклониться под определенным углом без риска повредить подушки.
Затем передняя часть двигателя немного поднимается перед установкой коробки передач. Это позволяет задней части коробки (месту установки сцепления) опуститься, и коробка может быть установлена снизу и соединена с двигателем.
Важно также заранее подготовить все необходимые инструменты и крепежные элементы, и расположить их так, чтобы они были легко доступны. Это включает в себя головки, накидные ключи, болты для крепления коробки к двигателю и другие необходимые детали.
Теперь можно перейти к этапу установки. Если вы ранее не проводили подобные работы и не знаете, как соединить двигатель с коробкой передач, внимательно ознакомьтесь с следующими рекомендациями:

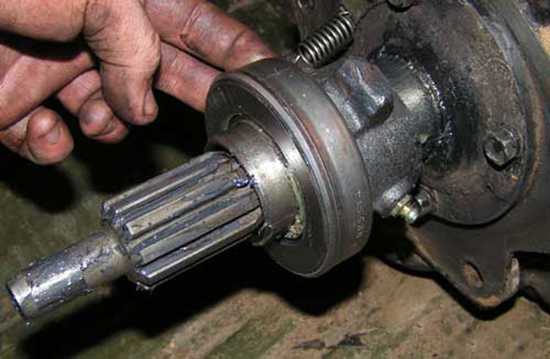

Готовьтесь к тому, что вам придется лечь на спину и удерживать коробку передач, поднимая ее вручную. Задача состоит в том, чтобы выровнять первичный вал с ведомым диском сцепления.
Затем вам потребуется немного поворачивать корпус коробки передач, чтобы совместить шлицы на первичном валу с шлицами ведомого диска.
После того как шлицы совпадут, коробка будет относительно легко перемещаться в направлении двигателя при небольшом усилии. Единственным моментом, который может вызвать затруднение, являются направляющие втулки.
После установки необходимо затянуть один или несколько болтов, чтобы предотвратить отсоединение коробки передач. Затем следует затянуть все остальные крепежные элементы с необходимой силой и в правильной последовательности (сведения о которой можно найти в руководстве по ремонту).
Соединение АКПП с двигателем
Учитывая, что автоматическая трансмиссия отличается от механических коробок передач по конструкции и отсутствию классического сцепления, процесс соединения "автомата" с двигателем имеет свои особенности.
Прежде всего, необходимо прикрепить гидротрансформатор к двигателю, который выполняет функцию сцепления в этом типе коробки передач. Эта деталь должна быть точно установлена на свое место. Для проверки правильности установки после монтажа, измерьте расстояние от заднего торца блока цилиндров до плоскости приводной пластины. Гидротрансформатор соединяется именно с этой пластиной. (a)
Также измерьте обратный размер от коробки передач до плоскости гидротрансформатора (b). Эта плоскость соединяется с приводной пластиной. Расчет можно выполнить по формуле, где размер b равен размеру a плюс 2 плюс 4 мм.
Обратите внимание, что указанный зазор должен быть при установке, хотя после полного затяжки гидротрансформатора к приводной пластине этот зазор исчезнет. Однако он обязательно должен быть на этапе установки. Отсутствие зазора может повредить приводную пластину и маслонасос, что может стать дорогостоящей ошибкой.
Продолжаем процесс. При поднятии коробки передач для установки, следите за тем, чтобы гидротрансформатор не выпал. Чтобы избежать этого, поднимайте коробку под небольшим углом. Затем выровняйте крепежные отверстия на гидротрансформаторе (ГТ) с соответствующими отверстиями на приводной пластине.
Затем затяните все болты с правильным моментом, входящие в центровочные втулки. Подключите приводы, шланги и другие необходимые детали. По завершении процесса убедитесь, что гидротрансформатор свободно вращается и не имеет затруднений в движении.
Советы и рекомендации
При установке РКПП и АКПП на автомобиль следует придерживаться нескольких важных рекомендаций. Всегда проверяйте задний сальник коленвала на наличие потенциальных утечек. Если вы обнаружите проблемы, замените сальник сразу, чтобы избежать необходимости повторного снятия коробки передач из-за утечки масла.
Что касается коробки автомат, обычно у нее есть отдельный радиатор охлаждения. Убедитесь, что радиатор не загрязнен, и все трубки должны быть чистыми и свободными для циркуляции воздуха. Для очистки радиатора АКПП можно промывать его, подавая бензин или специальный чистящий раствор под давлением через соответствующие трубки, чтобы удалить стружку и другие загрязнения.
Также обратите внимание, что между двигателем и коробкой передач должны быть установлены две специальные направляющие втулки. Если они отсутствуют или их размер неверен, то со временем втулка маслонасоса АКПП может поворачивать, что приведет к утечке масла в месте соединения коробки передач и двигателя. В результате придется снимать коробку передач и возможно заменять маслонасос. Также всегда рекомендуется прочистить и очистить от грязи все контакты и электроразъемы, которые были отсоединены при снятии коробки передач.
Корпус коробки передач должен легко соединяться с двигателем, особенно это важно для АКПП. Только после убедительной установки можно затягивать болты. Например, если гидротрансформатор коробки АКПП соприкасается с приводной пластиной и коробка не соединяется с двигателем, болты нельзя затягивать. В противном случае вы можете повредить маслонасос АКПП и другие компоненты в различных типах трансмиссий.
После установки коробки передач, подключения и настройки обязательно проверьте уровень масла. Это проще сделать с механической и роботизированной коробкой, просто поставьте автомобиль на ровной поверхности и откройте контрольную пробку. Если масло начнет вытекать, значит, уровень в норме. Некоторые автомобили с такими типами коробок передач также имеют отдельный масляный щуп для коробки.
Что касается АКПП, уровень масла следует проверять только после того, как двигатель прогреется до рабочей температуры, и также важно, чтобы масло в коробке тоже прогрелось. Проверку уровня масла в автоматической коробке следует проводить только при работающем двигателе.
